單相電源-過欠壓保護器-JFY-5-3 ( 220V )
JFY-5-3單相過欠壓保護器
一．?????????? 產品概述
1.產品特點
本產品是一種智能型電壓監視器，采用微控制器和數字處理技術，集電壓顯示、過欠壓保護一體，中文液晶顯示，具有操作簡便、體積小巧、可靠性高等特點。
2.適用范圍
本產品可廣泛應用于各種低壓電器控制系統，替代傳統的過欠壓保護器。
?
二．?? ?主要技術參數?
主要功能
1??? 電壓顯示?? ?? ????顯示當前電源各相平均電壓值
2??? 過欠壓保護??? ??? 超出設定值,切斷設備電源
?
技術參數 ?
1.電源電壓：220V?? ???????????
2.電壓測量精度：±1%?????? ???
3.輸出觸點容量：3A/250VAC?????????????????????
4.工作環境：溫度-20C～60C濕度85%，無凝露??
5.頻率：50/60HZ ??????????????
6.外形尺寸：（長*寬*高）：48*48*90mm?
???????????????????????????????? ?
三、操作指南
1.告警功能
當發生電源過欠壓、故障時，顯示屏閃爍顯示“過壓”、“欠壓”、等字樣，并且繼電器輸出觸點斷開。
?
2.設置過欠壓值
長按“Sel”鍵2秒，顯示屏上顯示“設定”和“過壓”字樣，這時用“▲ ▼ ”鍵改變過電壓設定值（“▲”鍵增1V，“▼”鍵減1V，按住不放超過0.5秒則快速增減）。再按一次“Sel”鍵可按同樣方法設置欠電壓值，完成后再按“Sel”鍵退出設置狀態。
(注：過欠壓值也可用內部參數F11和F12設置，效果是一樣的)。
過壓值設到最大會顯示“OFF”，表示關閉過壓告警功能；欠壓值設到最小會顯示“OFF”，表示關閉欠壓告警功能。
?
3. 內部參數設置
在顯示電壓狀態，長按“▲ ”鍵5秒，進入參數設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“▲ ”或“▼ ”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“▲ ”或“▼ ”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。
?
內部參數代碼如下表所示：
|
類別
|
代碼
|
參數名稱
|
設定范圍
|
出廠設定
|
單位
|
備注
|
|
電壓設類
|
F11
|
過電壓設定值
|
200-300
OFF
|
242
|
V
|
當電壓≥242V時產生告警，≤240V時恢復；當電壓≤187V時產生欠壓告警，≥189V時恢復?！癘FF”表示關閉過壓或欠壓告警功能。
|
|
F12
|
欠電壓設定值
|
OFF
120-240
|
187
|
V
|
||
|
F13
|
過欠壓恢復回差
|
1-20
|
2
|
V
|
||
|
動作時間
|
F21
|
過欠壓動作時間
|
0.1-60
|
5.0
|
秒
|
各類故障需要持續設定的時間才會產生作用。
|
|
?
|
END
|
退出設置
|
?
|
|||
?

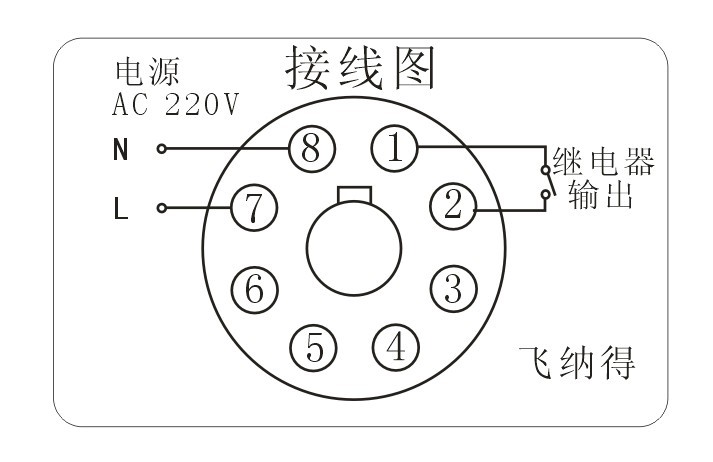

四、接線圖
?
?
n????????? 接線圖注：
