DZB系列智能型電動機保護器

?

一.主要特點
? □ DZB系列智能型電動機綜合保護器采用單片機微機技術和先進的集成電路，測量精度高，線性度好，故障分析準確可靠，整機抗干擾能力強，并具有診斷功能。
　□ 安裝方式分為整體式和分體式，以滿足不同現場的安裝要求，提高現場安裝效率。
　□ 采用超高亮LED數碼管顯示，從而避免了液晶屏對溫度要求高且壽命短的缺點，并且數字清淅、亮度好等優點是液晶屏無法達到的。
　□ 具有欠流、短路、堵轉、過流、三相電流不平衡、斷相、過壓、欠壓、漏電等保護功能，保護裝置還特別增加了欠流保護，其功能為可在水泵電機空轉的情況下動作，防止燒壞水泵或電機，也可用在其它要求欠電流運行時報警或跳閘的現場。
　□保護功能可投退，且可設定跳閘或告警。
　□ 具有記憶功能， 可存儲近期電機所發生故障原因，并可按移位鍵取出最近十次電機發生的故障代號。
　□ 配4～20mA標準模擬信號輸出，可直接與工業用二次儀表或計算機系統連接。
　□ 配RS485串行數字接口，便于與上位機(PC)進行數字通訊。

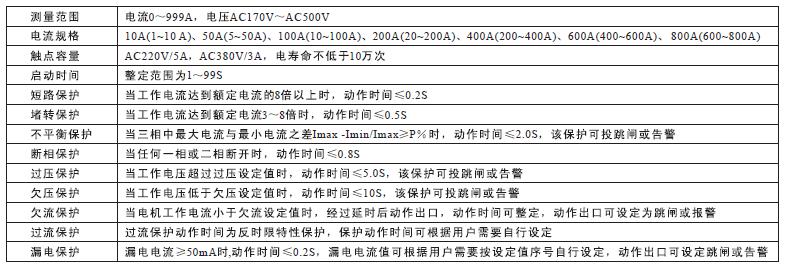

二.主要技術指標

?

?

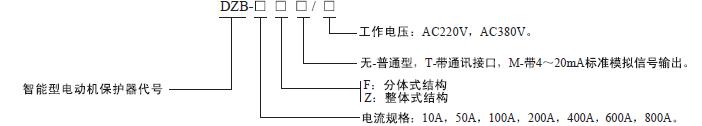

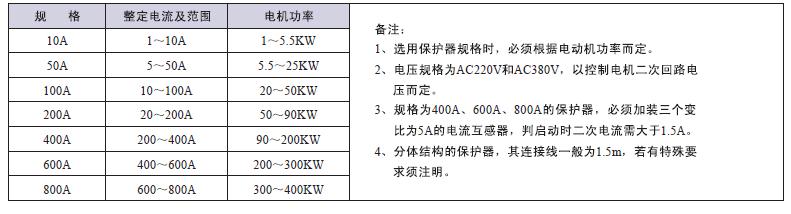

三.保護器型號分類與含義

?

?

?

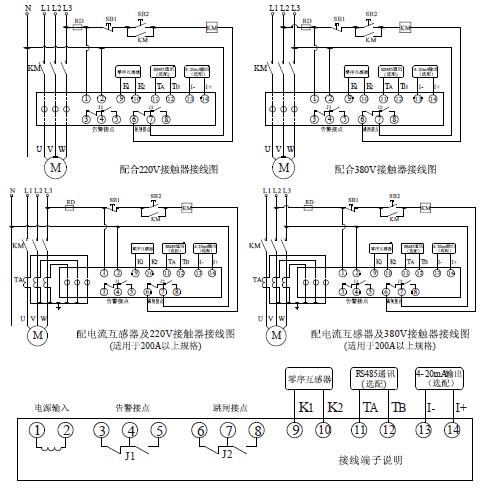

五.二次典型接線圖

?

?

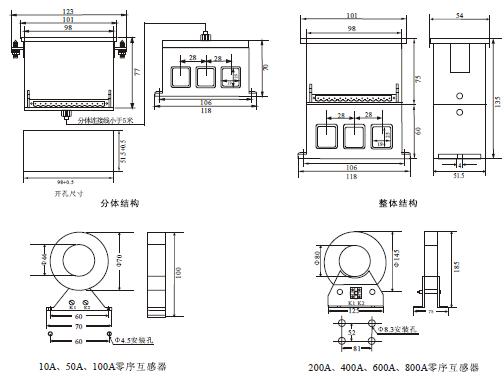

六.外形結構及安裝尺寸（mm）
